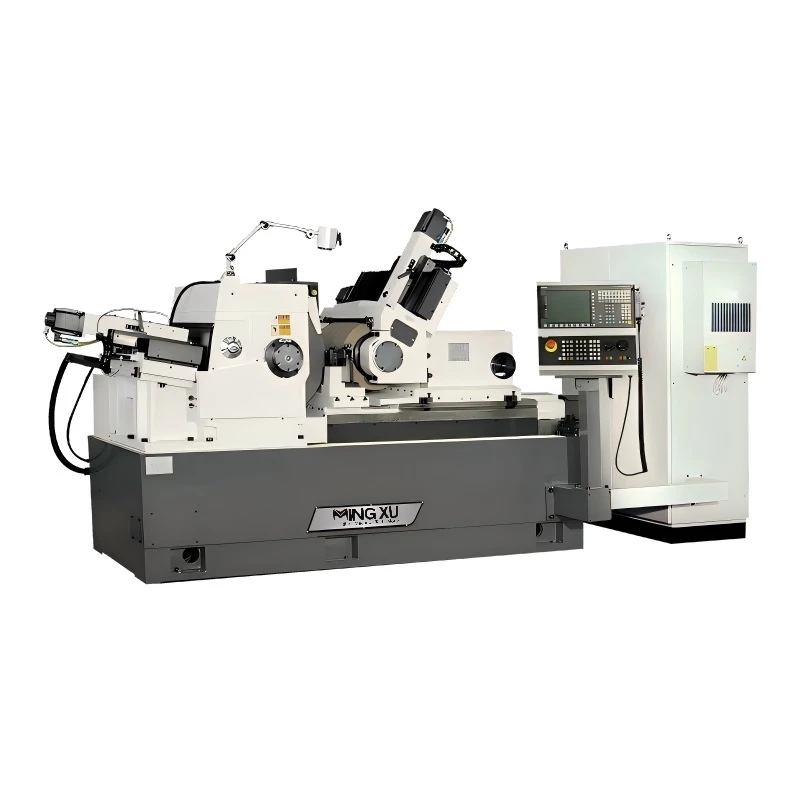

Nagy pontosságú CNC központ nélküli csiszológép
A nagy pontosságú CNC középpont nélküli csiszológép egy olyan CNC-eszköz, amely a munkadarabok szorításmentes-külső hengeres csiszolását a csiszolókorong, a vezetőkerék és a konzol három-pontos alátámasztása révén biztosítja.
- Gyors szállítás
- Minőségbiztosítás
- 24 órás ügyfélszolgálat
A termék bemutatása
Bevezetés
A nagy pontosságú CNC középpont nélküli csiszológép egy olyan CNC-eszköz, amely a munkadarabok szorításmentes-külső hengeres csiszolását a csiszolókorong, a vezetőkerék és a konzol három-pontos alátámasztása révén biztosítja.
Specifikáció
|
Termék neve |
Nagy pontosságú CNC központ nélküli csiszológép |
|
Modell |
MX-M400 |
|
Merülő-hírcsatorna |
|
|
Köszörülési átmérő |
5-200 mm |
|
Max. Köszörülési hossz |
390 mm |
|
-hírcsatornán keresztül |
|
|
Köszörülési átmérő |
5-200 mm |
|
Köszörűkorong specifikáció |
P600x400x305mm |
|
Szabályozó kerék specifikáció |
P350x400x203mm |
|
Köszörűkerék sebesség |
1100 fordulat/perc |
|
Keréksebesség szabályozása (fokozatmentes) |
10-200 fordulat/perc |
|
A kerékkeret elfordulási szögének szabályozása |
|
|
Függőleges |
-2 fok - +5 fok |
|
Vízszintes |
-1 fok - +3 fok |
|
A kerék minimális előtolási mennyiségének szabályozása |
0,001 mm |
|
Grinding Wheel Dresser Min. adagolási mennyiség |
0,001 mm |
|
Magasság a Gri középvonalától. Wheel & Reg. Wheel To Work Pihenés |
200 mm |
|
Vízáramlás |
200L/perc |
|
Teljes teljesítmény |
|
|
Köszörűkerék motor |
30 kW |
|
Szabályozó kerékmotor |
3 kW |
|
Vízszivattyú motor |
0,45 kW |
|
Kenőszivattyú motor |
0,09 kW |
|
Mágneses hűtőfolyadék-leválasztó motor |
0,18 kW |
|
Tápegység |
3N 50Hz 380V |
|
A gép mérete (HxSzxH) |
3300x1780x1900mm |
|
Gép súlya |
Körülbelül 9000 kg |
|
Pontosság (szabványos sávok) |
|
|
Kerekség |
0,001 mm |
|
Hengeresség |
0,0018 mm |
|
Érdesség |
Ra0,16μm |
Jellemzők
Csökkentett berendezések redundancia
Ugyanaz a szerszámgép, 5-200 mm átmérőjű, fix középmagasságú szerkezettel, különböző specifikációjú hengeres alkatrészek megmunkálását teszi lehetővé felszerelésváltás nélkül.
Számszerűsíthető méretbeállítás
A 0,001 mm-es előtoló- és kötözőegységek megfelelnek a vezérorsó minimális elmozdulásának, átalakítva a méretkorrekciót "próbaállításról" "bemeneti vezérlésre mikrométerben".
Csökkentett megmunkálási hibák forrása
Tokmány vagy középső befogószerkezet nélkül a 0,001 mm-es gömbölyűséget és a 0,0018 mm-es hengerességet elsősorban a köszörűkorong kötési pályája és a vezetőkerék mozgásának geometriai kapcsolata határozza meg.
Alkalmazások
Autóalkatrészek megmunkálása:Hengeres részek, például hajtótengelyek, szelepszárak és üzemanyag-befecskendező tűk külső átmérőjének megmunkálására szolgál. A tömeggyártásban csökkenti a szorító és pozicionáló láncok hatását a külső átmérő alakjára.
Csapágy gyártás:Görgők és csapágygyűrűk külső átmérőjének megmunkálására szolgál. Folyamatos előtolási körülmények között szabályozza a hengerességi hibák forrását.
Hidraulikus rendszer alkatrészeinek megmunkálása:Dugattyúrudak és szelepmagok külső átmérőjének megmunkálására szolgál. A hossz-/-átmérő arányú munkadaraboknál csökkenti a befogási deformáció hatását a külső átmérő geometriájára.
Precíziós mechanikai alkatrészek megmunkálása:Vezetőoszlopok és optikai tengelyek külső átmérőjének megmunkálására szolgál. Csúszó vagy vezető illesztéseknél egységes külső átmérőjű érintkezési alapfelületet képez.
