MINGXU Wide{0}}Kerekes középpont nélküli köszörű – az ideális választás a nagy-hatékonyságú precíziós köszörüléshez
A széles-kerekes középpont nélküli csiszológép egy csúcskategóriás-CNC-csiszoló berendezés, amelyet cégünk kifejezetten nagy-pontosságú, nagy-hatékonyságú külső hengeres csiszoláshoz fejlesztett ki. Ez a modell széles köszörűkorong-kialakítást és fejlett középpont nélküli köszörülési elveket alkalmaz, így különösen alkalmas nagy mennyiségű hengeres munkadarabok, például csapágygyűrűk, tengelyrészek, csapok és görgők precíziós megmunkálására. Széles körben használják az autóiparban, a repülőgépiparban, a csapágygyártásban, a hidraulikus alkatrészekben és a precíziós gépiparban.
Széles-kerekes középpont nélküli köszörűsorozat
-

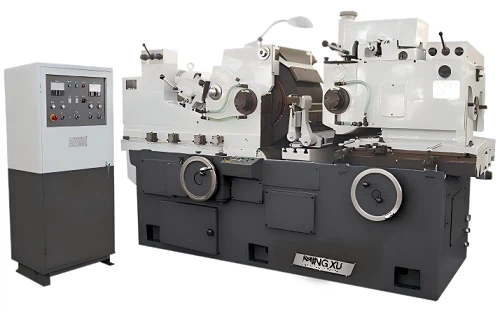

![Nagy pontosságú, széles{0}}kerekes középpont nélküli köszörű]()
Nagy pontosságú, széles{0}}kerekes középpont nélküli köszörű
Hozzáadás a vizsgálathoz -
![Széles kerekű középpont nélküli köszörűgép]()
Széles kerekű középpont nélküli köszörűgép
Hozzáadás a vizsgálathoz -
![Széles{0}}kerekes CNC középpont nélküli köszörű]()
Széles{0}}kerekes CNC középpont nélküli köszörű
Hozzáadás a vizsgálathoz
Széles{0}}kerekes középpont nélküli köszörűk anyaga és megjelenése
A széles-kerekes középpont nélküli csiszológépek „anyagai” több-dimenziósak, nem csak a géptest szerkezetének gyártási anyagait (mely meghatározza a merevséget és a stabilitást), hanem ami még fontosabb, a funkcionális alkatrészeinek (például csiszolókorongok, vezetőkorongok és tartólemezek) anyagválasztását is magukban foglalják. Ezeknek az anyagoknak a kombinációja közvetlenül meghatározza, hogy a gép képes-e nagy-precíziós, nagy-hatékonyságú, hosszú tengelyű-csiszolásra.
A széles-kerekes középső csiszológépek megjelenésének kialakítása nem pusztán az esztétikai szempontokat szolgálja, hanem a funkcionalizmus, az ergonómia és a biztonsági előírások tökéletes kombinációja. Nagy méretük,-nagy sebességgel mozgó részeik és a nagy sebességű-forgó csiszolókorongok miatt megjelenésük jellemzően "nehézipari mecha" stílust képvisel, kiemelve a burkolatot, az áramvonalas kialakítást és a modularitást.
Széles{0}}kerekes középpont nélküli köszörűk típusai
1. Osztályozás folyamatalkalmazás szerint
* Merülő{0}}típusú, széles kerekű középpont nélküli köszörűgép:A csiszolókorong szélessége nagyobb, mint a munkadarab hossza. A munkadarab nem mozog tengelyirányban; a köszörűkorong egy menetben sugárirányban táplál. Alkalmas: rövid tengelyekhez, dugattyúcsapokhoz, csapágygyűrűkhöz, görgőkhöz, lépcsős tengelyekhez és egyéb, át nem köszörülhető alkatrészekhez.
* Átmenő-típusú/átmenő-típusú, széles kerekű középpont nélküli köszörűgép:A széles köszörűkorong a vezetőkorong dőlésszögével kombinálva axiális előtolást biztosít. Alkalmas hosszú rudak és karcsú tengelyek folyamatos megmunkálására.
* Kompozit széles kerekű középpont nélküli köszörűgép:Válthat a merülő és az átmenő köszörülés között, alkalmas többféle, rövid szárú és hosszú szárú vegyes gyártáshoz.
2. Osztályozás ellenőrzési módszer szerint
* Hagyományos széles kerekű középpont nélküli köszörűgép (mechanikus/hidraulikus):Kézi/hidraulikus előtolás, kézi kötözés; egyszerű szerkezet, alacsony költség, hagyományos, nagy{0}}volumen stabil termékekhez alkalmas.
* CNC széles kerekű középpont nélküli csiszológép (NC/CNC):Szervo betáplálást, automatikus kötést, automatikus kompenzációt és dimenziós zárt{0}}hurkú vezérlési technológiát alkalmaz, ami nagy pontosságot és gyors váltási képességet biztosít.
* Teljesen automatikus széles kerekű középpont nélküli köszörűgép:Automatikus be- és kirakodással, online méréssel, automatikus kompenzációval és automatikus kötözési funkciókkal felszerelve, amelyek nagy pontosságú{0}} köszörülést tesznek lehetővé. Alkalmas különféle fémanyagokhoz, például acélhoz, alumíniumhoz és rézhez, kielégítve a szerszámgyártás, a repülőgépgyártás és más területek nagy-precíziós, nagy-hatékonyságú gyártási igényeit, és támogatja a pilóta nélküli gyártást.
3. Osztályozás megmunkálási méret és specifikációk szerint
* Kis, széles{0}}kerekes, középpont nélküli köszörűk:Megmunkálási átmérő: φ1-φ40 mm, kerékszélesség általában 150 mm vagy annál kisebb. Alkalmas: kis tengelyekhez, miniatűr görgőkhöz, precíziós csapokhoz.
* Közepes méretű-széles kerekű-közép nélküli köszörűk:Megmunkálási átmérő tartomány: φ5-φ80mm, kerékszélesség: 150-300mm. Általános modellek az autóalkatrészek, csapágyak, hidraulikus alkatrészek stb. megmunkálásában.
* Nagy teherbírású-/nagy, széles-kerekű középpont nélküli köszörűk:Megmunkálási átmérő tartomány: φ50-φ200mm, a kerék szélessége elérheti a 300 mm-t. Alkalmas nagyméretű csapágyak, nehéz perselyek és mérnöki gépalkatrészek megmunkálására.
4. Osztályozás szerkezeti elrendezés szerint
* Vízszintes, széles{0}}kerekes középpont nélküli köszörűkvízszintes elrendezést alkalmaznak, jó merevséggel, kiváló hűtési és forgácseltávolító hatásokkal, így az iparág fő szerkezetévé teszik őket.
* Függőleges, széles{0}}kerekes középpont nélküli köszörűkfüggőleges elrendezést alkalmazzon, kis területet elfoglalva. A munkadarabok függőlegesen vannak elhelyezve, így különösen alkalmasak vékony{1}}falú alkatrészek és könnyen deformálható gyűrűk megmunkálására.
5. Pontossági szint szerint osztályozva
* Szabványos precíziós széles{0}}kerék középpont nélküli köszörűgépek:Megfelel a hagyományos autóalkatrészek, csapágyak és szabványos alkatrészek tömeggyártási igényeinek.
* Nagy{0}}precíziós széles-kerék középpont nélküli köszörűgépek:Nagy-merevségű ágyakkal, precíziós vezetőpályákkal és zárt-hurkú vezérlőrendszerrel rendelkezik, amely alkalmas csúcskategóriás-csapágyak, hidraulikus szelepmagok és repülőgép-alkatrészek megmunkálására.
A széles{0}}kerekes középpont nélküli köszörű fő előnyei
1. Nagy{1}}hatékonyságú folyamatos megmunkálás
Nincs szükség középső lyukakra; a munkadarab közvetlenül a vezetőkorong és a csiszolókorong közé kerül, lehetővé téve az automatikus be- és kirakodást, valamint a folyamatos köszörülést. Ez jelentősen csökkenti a segédidőt, és több mint 30%-kal növeli a gyártási hatékonyságot a hagyományos hengeres csiszológépekhez képest.
2. Széles csiszolókorong kialakítás, nagy vágásmélység
Szélesített csiszolókorongokkal (pl. P500×400×305mm) felszerelve támogatja a nagy-tömeges vágást, lehetővé téve az összetett felületek vagy a több-átmérőjű formáló köszörülés egyetlen menetben történő befejezését, jelentősen csökkentve a folyamatok számát.
3. Nagy merevség és nagy stabilitás
A nagy-merevségű tartószerkezet és a nagy-precíziós hidrosztatikus orsórendszer (opcionális) használatával minimális vibrációt és stabil pontosságot biztosít nagy-sebességű, nagy{3}}teljesítményű köszörülés során. A kerekítési pontosság elérheti a 0,5 μm-t vagy azzal egyenlőt, a felületi érdesség Ra pedig kisebb vagy egyenlő, mint 0,2 μm.
4. Intelligens automatizálási integráció
A standard konfiguráció tartalmaz egy automatikus adagoló mechanizmust és egy hidraulikus/elektromos vezérlőrendszert, amely lehetővé teszi a zökkenőmentes integrációt a robotkarokkal, az automatikus be-/kirakó eszközökkel és az online ellenőrző rendszerekkel. Könnyen integrálható az intelligens gyártósorokba, lehetővé téve a folyamatos, pilóta nélküli működést.
5. Széleskörű alkalmazhatóság
Támogatja az-előtolást, a beszúrást és a kombinált köszörülési módokat, amelyek különböző egyenlő-átmérőjű vagy lépcsős tengelyrészek megmunkálására alkalmasak, φ10–200 mm átmérőjű (modelltől függően). Különösen ügyes a karcsú tengelyek megmunkálására, elkerülve a hagyományos középső befogás okozta hajlítási deformációt.

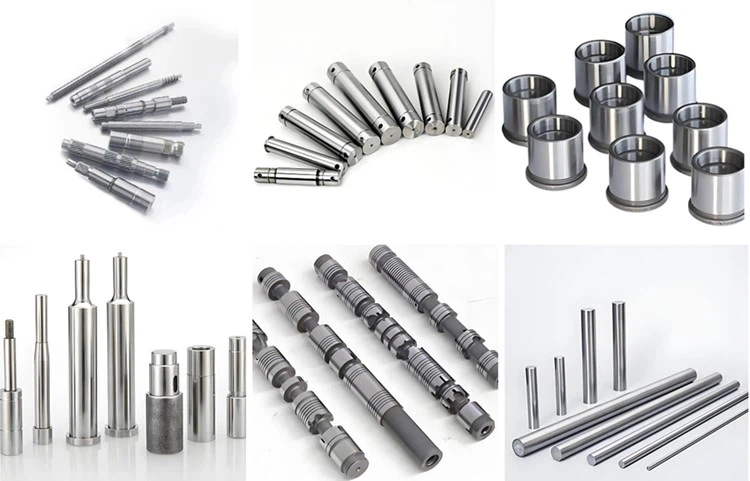

A széles{0}}kerekes középpont nélküli köszörű tipikus alkalmazási forgatókönyvei
* A csapágy belső és külső gyűrűinek precíziós csiszolása
* Autóipari hajtótengelyek, dugattyúcsapok és szelepemelők szakaszos feldolgozása
* Magas{0}}fényű tengelyalkatrészek, például hidraulikus hengerrudak és vezetőoszlopok
* Repülőgép-alkatrészek precíziós megmunkálása
Termék-összehasonlítás modellenként
| Modell |

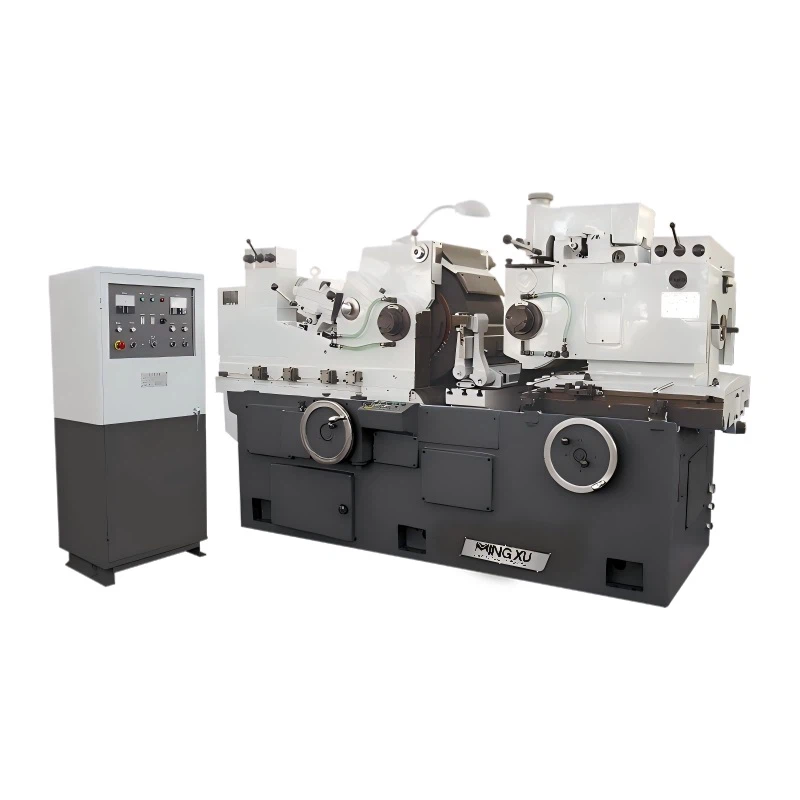

MX-M11100
|

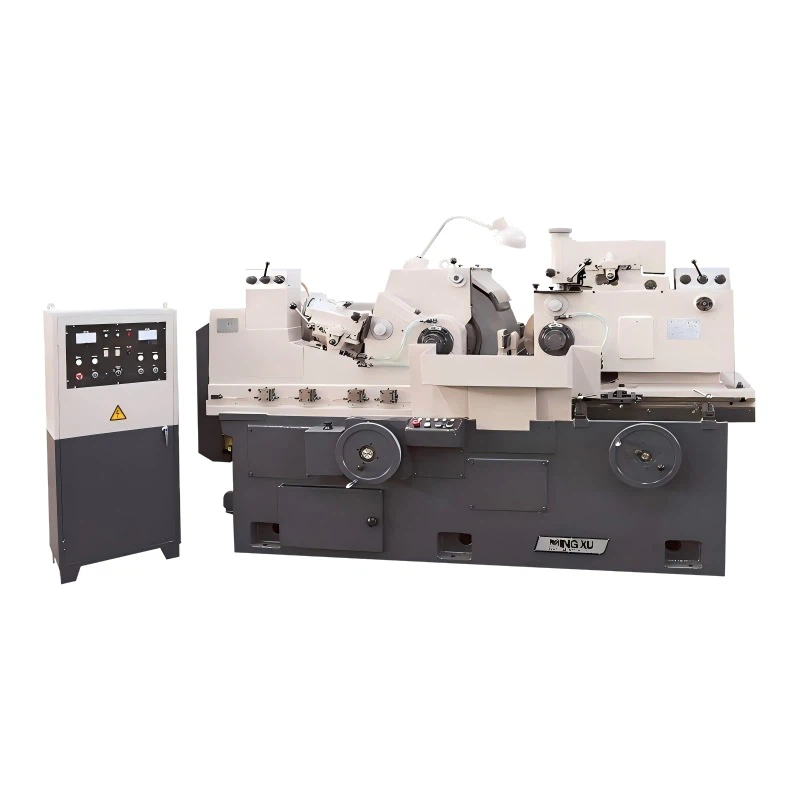

MX-M10200
|

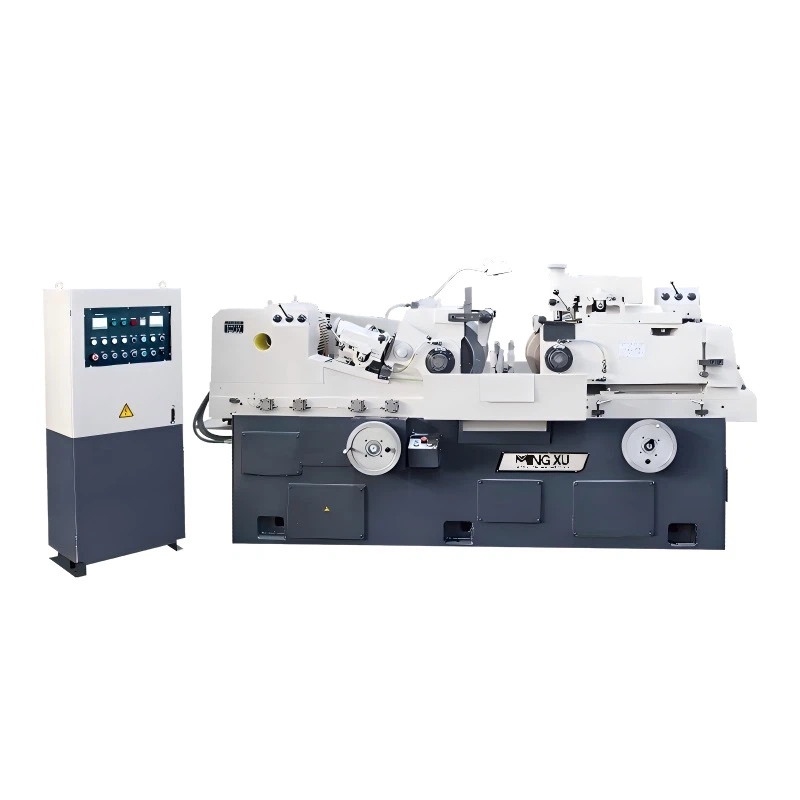

MX-M11200
|

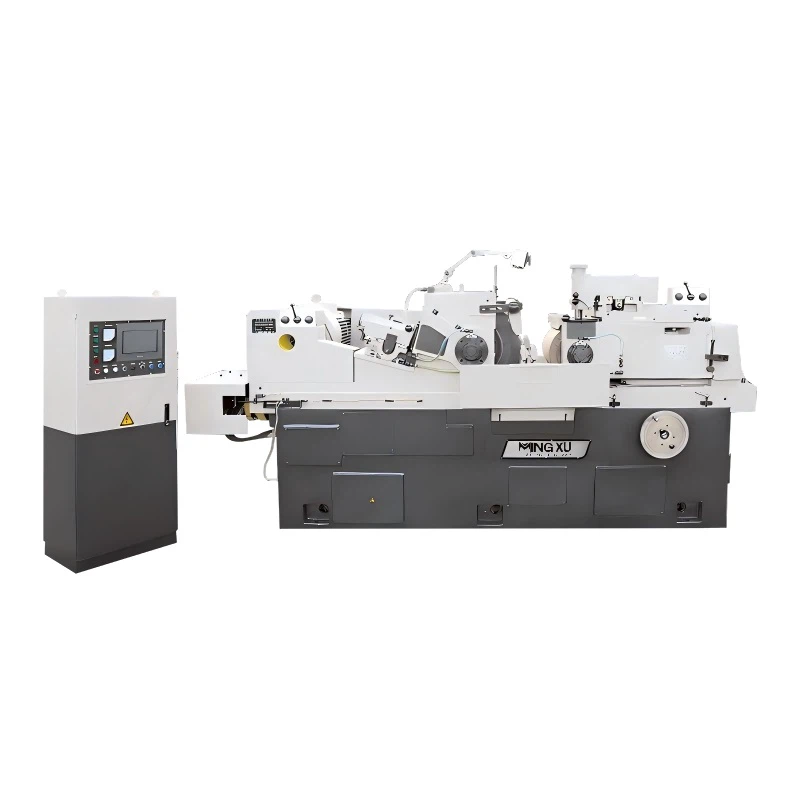

MX-MK11250
|
| termékek |
 |
 |
 |
 |
| Köszörülési átmérő | 10-100 mm (beszúró-előtolás/átmenő előtolás) | 10-200 mm (beszúró-előtolás/átmenő előtolás) | 10-200 mm (beszúró-előtolás/átmenő előtolás) | 10-250 mm (beszúró-előtolás/átmenő előtolás) |
| Köszörűkorong specifikáció | P500x400x305mm | P600x400x305mm | P500x600x305mm | P600x600x305mm |
| Szabályozó kerék specifikáció | P350x400x203mm | P350x400x203mm | P350x600x203mm | P350x600x203mm |
| Köszörűkorongváz Minimális előtolási mennyiség | 0,002 mm | 0,002 mm | 0,002 mm | 0,002 mm |
| Kerekségpontosság | 0,5 mm vagy annál kisebb | 0,5 mm vagy annál kisebb | 0,5 mm vagy annál kisebb | 0,5 mm vagy annál kisebb |
| Érdesség | Ra kisebb vagy egyenlő, mint 0,2 μm | Ra kisebb vagy egyenlő, mint 0,2 μm | Ra kisebb vagy egyenlő, mint 0,2 μm | Ra kisebb vagy egyenlő, mint 0,2 μm |
| Ellenőrzési módszerek | CNC numerikus vezérlés és hidraulikus szervórudazat | CNC numerikus vezérlés és hidraulikus szervórudazat | CNC numerikus vezérlés és hidraulikus szervórudazat | CNC numerikus vezérlés és hidraulikus szervórudazat |
Jegyzet:A konkrét paraméterek a modelltől függően változnak. Személyre szabott megoldásokért forduljon hozzánk.
Miért válassza széles{0}}kerekes, középpont nélküli csiszológépünket?
Az évekig tartó csiszolási technológia felhalmozódása és a független K+F képességek alapján egyablakos szolgáltatásokat nyújtunk a szabványos modellektől a nagymértékben testreszabott gyártósorokig. Berendezéseink egyesítik a nagy pontosságot, a nagy hatékonyságot és a nagy megbízhatóságot, és világszerte több száz csúcskategóriás{2}}gyártó vállalatot szolgáltak ki, segítve ügyfeleinknek a minőség és a kapacitás dupla ugrását.
Kína egyik legprofesszionálisabb széles-kerekes középső csiszológép-gyártójaként és -beszállítójaként minőségi termékek és jó ár jellemzi bennünket. Biztos lehet benne, hogy megvásárolja a legjobb széles{2}}kerekes középpont nélküli köszörűt itt, gyárunkból. Emellett egyedi szolgáltatás is elérhető.
