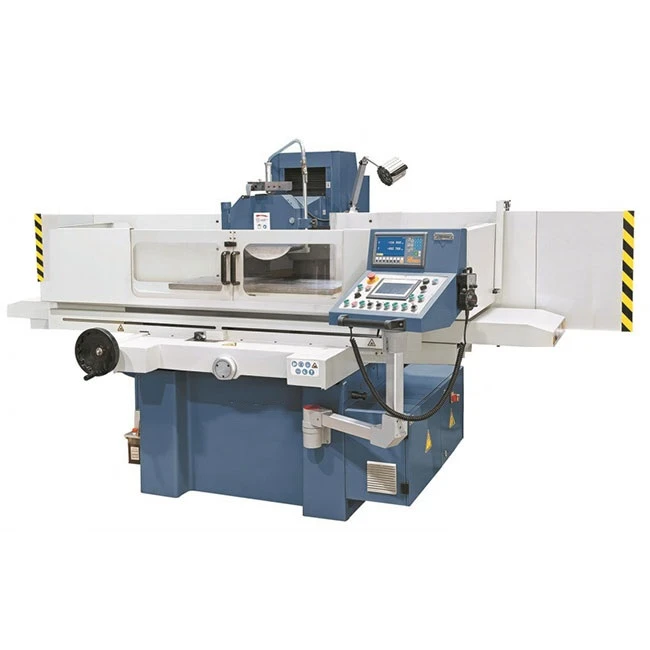

Nagy pontosságú asztali felületi csiszológép



Nagy pontosságú asztali felületi csiszológép finom felületkezeléshez és mikron{0}}szintű csiszoláshoz. A gyártás során síkságot, sima felületminőséget és stabil méretpontosságot igénylő fém alkatrészekhez használják.





MX-50100	AHR	AHD	NC2
Függőleges	Gyors mozgás és kézi	AC szervo motor	AC szervo motor
Kereszt	Automatikus szakaszos	Motor	AC szervo motor
Hosszirányú	Hidraulikus	Hidraulikus	Hidraulikus
Vezérlő	--	GS-PLC Touch	GS-PLC Touch



Modell		MX-50100AHR/AHD/NC2
Asztal mérete (SzxL)		506x1005 mm
Max. Hosszanti utazás		1030 mm
Cross Tranal		540 mm
Max. Távolság az orsó közepétől az asztalig		540 mm
Mágneses tokmány mérete		500x1000mm
Az asztal hosszirányú mozgásának sebessége		5-25 m/perc
Asztal keresztirányú mozgása	Automatikus adagolás	0,1-8 mm/perc
	Gyors sebesség	990 mm/perc
	Kézikerék előtolása	0,02 mm/oszt.
Kerékfej függőleges mozgása	Automatikus adagolás	-(H/R mód)0,005/0,01/0,02/0,03/0,04/0,05 (Csak D modell esetén) (mm/löket)
	Gyors sebesség	-(H mód)610 (Csak R modellhez) 480 (Csak D modellhez) (mm/perc)
	Kézikerék előtolása	0,005 mm/oszt.
Köszörűkorong	Sebesség	50Hz 1440rpm
		60Hz 1750rpm
	(ODxWxID)Méret	Ф355x40xФ127mm
Orsó motor		5,5 Kw/7,5 LE
Hidraulikus motor		2,2 kW
Hűtőszivattyú motor		0,09 kW
Emelő motor		-(H mód) 0,25kw(R mód) 0,75kw (D mód, szervomotor)
Keresztelőtolás motor		0,04 kW
Az asztal maximális terhelhetősége (beleértve a mágneses tokmányt is)		600 kg
Teljes névleges teljesítmény		9kw
A gép magassága		1890 mm
Felületi érdesség		Ra kisebb vagy egyenlő, mint 0,25 μm
Bruttó súly		4100 kg
Csomagolási méret (HxSzxH)		3060*2360*2300mm





Mikronos köszörülési pontosság
Akár 1 μm-es felületsimítási pontosság finom tűrésű csiszolási feladatokhoz.

Merev öntöttvas szerkezet
Feszültségmentes-öntöttvas ágy a rezgésállóság és a méretstabilitás érdekében.

Nagy munkaasztal terület
506 × 1005 mm-es asztalméret közepes és nagy munkadarabokhoz.

Hosszú utazási kapacitás
1030 mm hosszirányú és 540 mm keresztút a megmunkálási tartomány kiterjesztéséhez.

Stabil mágneses rögzítés
500 × 1000 mm-es mágneses tokmány egyenletes tartóerővel a teljes felületen.

Alacsony vibrációjú orsórendszer
Kiegyensúlyozott orsókialakítás a stabil forgásért és egyenletes felületkezelésért.





A gép konfigurációja:Az orsó, a vezérlőrendszer és az asztal mérete a gyártási igények alapján állítható.

Munkaasztal és tokmány:A mágneses tokmány és az asztal mérete testreszabható a különböző típusú munkadarabokhoz.

Pontossági követelmények:Különböző pontossági szintek állnak rendelkezésre bizonyos csiszolási alkalmazásokhoz.

Termelési integráció:Elrendezési és folyamatbeállítások állnak rendelkezésre a soros telepítéshez és a kötegelt gyártáshoz.





Repülési alkatrészek:Kisméretű szerkezeti részek precíziós csiszolása;

Autóalkatrészek:Motor és sebességváltó alkatrészek felületkezelése;

Formázza és halja meg:Formalapok és betétek kikészítése;

Szerszámok és szerelvények:Mérők, vágószerszámok és rögzítőelemek köszörülése;

Orvosi összetevők:Fém alkatrészek precíziós csiszolása.
